Датчики расхода воды и измерение скорости потока воды

OTT ADC (снят с производства, вместо него выпущен усовершенствованный аналог ОТТ MF pro ↓ )

thumb adc

Переносной акустический измеритель скорости воды, с помощью которого возможно измерение скорости потока в открытых водостоках (например, в реках, ручьях или оросительных каналах).

Проверенные временем принципы измерения на основе акустических волн в сочетании с инновационными технологиями измерения скорости потока и глубины позволяют получить точные и надежные данные.

Основным элементом OTT ADC является датчик – источник акустических волн. Он содержит в себе все необходимые модули для измерения скорости потока, температуры, глубины русла в створе водоема, а также глубины погружения прибора.

Наличие в комплекте различных переходников-адаптеров позволяет легко закреплять прибор на любой гидрометрической штанге.

Все необходимые данные измерений скорости потока отображаются на графическом дисплее блока контроля и управления. Удобный в использовании прибор будет помогать вам в ходе всего комплекса измерений скорости воды, давать рекомендации по месту расположения (глубине погружения) гидрометрической штанги и после каждого измерения автоматически сообщать о вычисленном расходе.

Сертификат

ОТТ MF pro

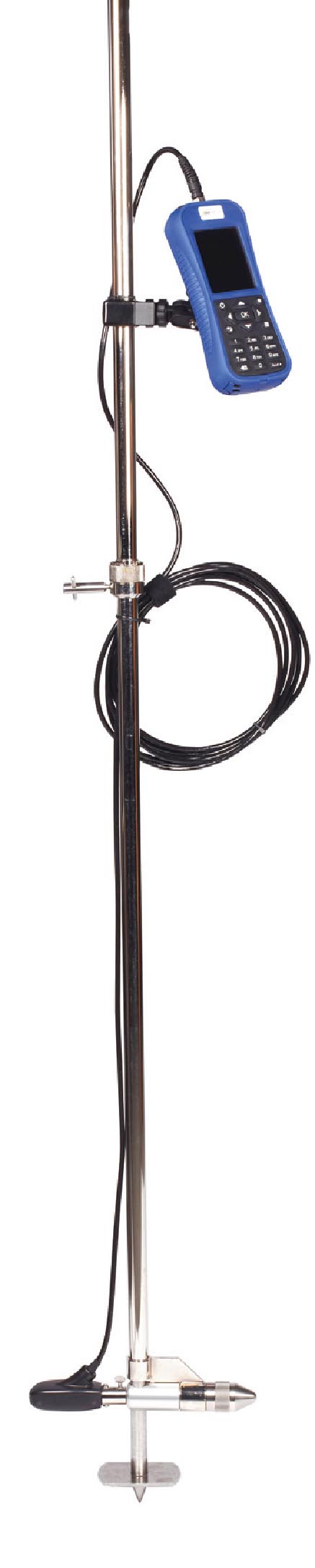

OTT MF KNTP 1OTT MF KNTP 4

OTT MF pro - это магнитно-индукционный измеритель потока, предназначенный для измерения скорости в точке потоков в малых реках, каналах, или каналах измерения. Низкие эксплуатационные расходы системы состоят из компактных и легких датчиков и надежного портативного блока, который надежно работает даже в суровых условиях. Оба компонента системы предназначены для установки на обычных штангах.

Как и в обычных измерителях потока, датчик проходит через измерения поперечного сечения с помощью штанги. Шаг за шагом меню портативного блока направляет пользователя в ходе этих операций от первой до последней вертикали. Измеряемая точка незамедлительно отображается на дисплее портативного устройства и сохраняется автоматически. В конце измерений, программа использует данные, записанные для расчета общего потока в соответствии с признанными международными стандартами.

Из-за используемого принципа измерения и компактного дизайна, прибор измеряет даже самые низкие скорости (от 0 м / сек) на мелководье и может быть использован для измерения как в заросших, так и в грязных водах.




OTT SLD

thumb sld

Акустический Доплеровский датчик, с помощью которого возможно измерение скорости течения.

OTT SLD – это измерительная система, предназначенная для длительных измерений скорости и расхода воды (стационарные посты) или сезонные измерения с использованием специально оборудованных постов. Расходомер воды работает в акустическом диапазоне волн. Скорость потока определяется на основе эффекта Допплера. Метод демонстрирует высокую точность даже во время паводков и при высокой концентрации в воде взвешенных веществ.

OTT SLD состоит из измерительной головки с ультразвуковыми датчиками внутри, которые испускают ультразвуковые волны (Side Looking Doppler).

Установка OTT SLD не требует больших материальных и строительно-технических затрат. Крайне низкое энергопотребление позволяет прибору работать на солнечных батареях, обеспечивая гидрологической станции высокую автономность.

В сочетании с контроллером LogoSens® OTT SLD становится системой, способной производить измерения, анализировать, хранить и передавать полученные данные о скорости потока воды и информацию о расходе воды. Соединение контроллера LogoSens® и OTT SLD осуществляется через встроенный интерфейс SDI-12. Контроллер на основе данных об уровне воды и скорости потока высчитывает расход и передаёт полученные данные по каналу связи (например, через GSM или спутниковый модем) на центральный сервер наблюдательной сети.

Сертификат

OTT Qliner (снят с производства)

thumb qliner

Акустический прибор для измерения скорости потока воды, основанный на принципе традиционной вертушки

Qliner имеет тот же принцип измерения, что и традиционная вертушка: то есть для измерения скорости необходимо перемещаться перпендикулярно течению, используя для этого лодку или люлечную переправу. Это позволяет получить данные о скорости потока на разных глубинах и проанализировать профиль русла. Через Bluetooth прибор передаёт данные измерения на КПК.
